Kolektör Ayarı Nasıl Yapılır

Yerden ısıtmada bazı odaların ısınmaması veya zeminin dengesiz ısınması en sık karşılaşılan şikâyet. Neredeyse her seferinde neden aynı: kolektördeki debi ayarları doğru yapılmamış. Bu ayarın ne işe yaradığını bilmek, sorunun nerede olduğunu da gösteriyor.

Kolektör nedir

Yerden ısıtma devrelerinin toplandığı ve dağıtıldığı ünite. Gidiş ve dönüş olmak üzere iki gövdeden oluşuyor. Genelde bir dolap içinde bulunuyor.

Kaç devre var

Her oda veya bölge için ayrı bir devre bulunuyor. Devre sayısı konutun büyüklüğüne göre değişiyor. Her devrenin kendi vanası var.

Neden ayrı devreler

Tek bir uzun boru hattı hem direnci artırıyor hem sonlara doğru soğuyor. Devrelere bölmek dengeli bir ısıtma sağlıyor. Devre uzunlukları hesapla belirleniyor.

Debi ayarı ne işe yarıyor

Her devreye gitmesi gereken su miktarı farklı. Uzun devreler ve büyük odalar daha fazla debi istiyor. Ayar bu dağılımı sağlıyor.

Ayarsız sistemde

Su en az dirençli yoldan akıyor. Kısa devreler fazla, uzun devreler az su alıyor. Sonuç, bazı odaların ısınmaması oluyor.

Debimetre

Kolektörün gidiş gövdesinde her devre için bir debimetre bulunabiliyor. Şeffaf bir gövde içinde yükselen bir gösterge var. Debi buradan okunuyor.

Nasıl okunuyor

Göstergenin üst kenarı hizasındaki değer okunuyor. Sistem çalışırken bakılıyor. Durmuş bir sistemde okuma yanıltıcı oluyor.

Ayar nasıl yapılıyor

Debimetrenin altındaki halka çevrilerek debi artırılıp azaltılıyor. Her devre için hedef değer tasarımda belirtiliyor. Ayar bu değerlere göre yapılıyor.

Hedef değerler

Tasarım dosyasında her devrenin debisi yazıyor. Bu dosya firmadan isteniyor. Değerler olmadan ayar tahmine dayanıyor.

Dosya yoksa

Devre uzunlukları ve oda alanlarına göre yaklaşık bir dağılım yapılıyor. Sonrasında zemin sıcaklıkları ölçülerek ince ayar yapılıyor. Bu, daha uzun süren bir yöntem.

Dönüş sıcaklıkları

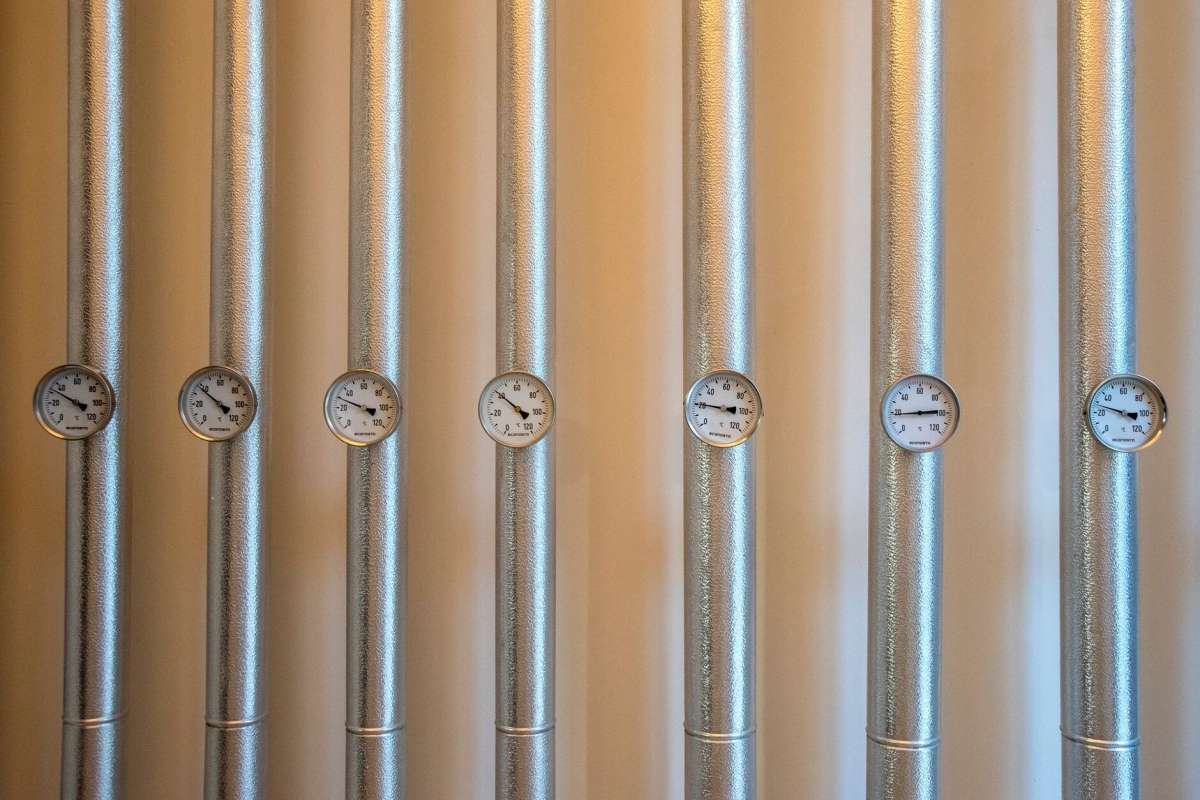

Kolektörün dönüş gövdesindeki hatların sıcaklıkları elle veya termometreyle karşılaştırılıyor. Belirgin farklar dengesizliği gösteriyor. Bu, pratik bir kontrol.

Neyi gösteriyor

Çok soğuk dönen bir devre az su alıyor veya çok uzun demek. Çok sıcak dönen bir devre ise fazla su alıyor. Ayar bu farkı kapatıyor.

Termostatik başlıklar

Kolektörün dönüş gövdesinde motorlu vanalar bulunabiliyor. Oda termostatlarından gelen sinyalle açılıp kapanıyorlar. Bu, debi ayarından farklı bir işlev.

İkisini karıştırmamak

Debi ayarı kalıcı bir denge kuruyor, motorlu vanalar ise odanın ısınmasına göre devreyi açıp kapatıyor. İkisi birlikte çalışıyor. Sorun ararken bu ayrım gözetiliyor.

Vana çalışmıyorsa

Motorlu vana sıkışmış veya elektriksel bir sorun varsa devre hiç ısınmıyor. Vananın manuel konumu kontrol edilebiliyor. Bu, servis konusu.

Hava sorunu

Devrede hava kalmışsa su dolaşamıyor ve o oda ısınmıyor. Bu, debi ayarıyla karıştırılan bir durum. Önce hava tahliyesi yapılıyor.

Hava nasıl alınıyor

Kolektör üzerindeki purjörlerden alınıyor. Devreler tek tek doldurulup havası atılıyor. Bu işlem devreye alma sırasında yapılıyor.

Devre devre doldurma

Bütün devreler kapatılıp tek tek açılarak dolduruluyor. Bu, havanın tam atılmasını sağlıyor. Toplu doldurmada hava kalabiliyor.

İlk sezonda

Yeni sistemlerde ilk aylarda hava birikmesi devam edebiliyor. Purjörlerden tekrar alınıyor. Sonrasında basınç kontrol ediliyor.

Basınç kontrolü

Hava alındıktan sonra sistem basıncı düşüyor. Uygun aralığa tamamlanıyor. Bu, her hava tahliyesinden sonra yapılıyor.

Pompa kademesi

Yerden ısıtma devresinin pompası uygun kademede olmalı. Düşük kademe uzak devreleri besleyemiyor. Yüksek kademe gürültü ve gereksiz tüketim yaratıyor.

Nasıl belirleniyor

Toplam debi ve sistem direncine göre seçiliyor. Tasarım dosyasında belirtiliyor. Ayar servis tarafından yapılıyor.

Karışım grubu

Gidiş sıcaklığını ayarlayan grup kolektörün girişinde bulunuyor. Debi ayarından ayrı bir işlev görüyor. Sıcaklık buradan, dağılım debimetrelerden ayarlanıyor.

Sorun sıralaması

Bir oda ısınmıyorsa önce hava, sonra motorlu vana, ardından debi ayarı, en son devre uzunluğu kontrol ediliyor. Bu sıra çoğu durumu çözüyor. Rastgele ayar yapılmıyor.

Devre uzunluğu

Çok uzun bir devre sonlara doğru soğuyor ve debi ayarıyla düzeltilemiyor. Bu, tasarım hatası oluyor. Sonradan düzeltilmesi zor.

Tasarımın önemi

Devre uzunlukları ve boru aralıkları baştan hesaplanıyor. Hesapsız bir uygulama sonradan ayarla kurtarılamıyor. Bu, en kritik aşama.

Ayar ne zaman yapılıyor

İlk ayar devreye alma sırasında yapılıyor. Sistem birkaç gün çalıştırıldıktan sonra ince ayar gerekebiliyor. Zemin sıcaklıkları bu aşamada ölçülüyor.

İnce ayar

Odaların sıcaklıkları karşılaştırılıp debiler küçük adımlarla düzeltiliyor. Her değişiklikten sonra sistemin oturması bekleniyor. Ataleti nedeniyle bu süre uzun oluyor.

Ne kadar beklemeli

Bir değişikliğin etkisi saatler içinde görülüyor. Aynı gün birden fazla ayar yapmak yanıltıcı oluyor. Sabırlı bir yaklaşım gerekiyor.

Kullanıcı ayar yapmalı mı

Debimetre ayarları teknik bir konu ve tasarım değerlerine dayanıyor. Rastgele değiştirilmesi dengeyi bozuyor. Servis tarafından yapılması öneriliyor.

Mevcut ayarları not etmek

Değişiklik yapılmadan önce mevcut değerler not ediliyor. Sonuç iyi olmazsa geri dönülebiliyor. Fotoğraf çekilmesi yeterli.

Kolektör dolabı

Kolektöre erişimin açık olması gerekiyor. Kapatılmış veya ulaşılamaz bir dolap bakımı engelliyor. Bu, tasarım aşamasında düşünülüyor.

Etiketleme

Her devrenin hangi odaya gittiğinin kolektör üzerinde yazılı olması gerekiyor. Etiketsiz bir kolektörde sorun aramak zorlaşıyor. Bu, uygulama sırasında yapılıyor.

Etiket yoksa

Devreler tek tek kapatılıp hangi odanın soğuduğu gözlenerek belirlenebiliyor. Bu, zaman alan bir yöntem. Sonuçlar etiketlenip kaydediliyor.

Belgeleri saklamak

Tasarım dosyası, devre şeması ve ayar değerleri saklanıyor. Bu belgeler her sorunda kullanılıyor. Firmadan iş bitiminde isteniyor.

Kolektör ayarının özeti

Kolektördeki debi ayarı, her devreye gitmesi gereken su miktarını belirliyor ve ayarsız bir sistemde su en az dirençli yoldan akarak uzak odaları ısıtmıyor. Bir oda ısınmıyorsa sırayla hava, motorlu vana, debi ayarı ve devre uzunluğu kontrol ediliyor. Ayar tasarım değerlerine dayandığı için tasarım dosyasının firmadan istenip saklanması gerekiyor.

Bu yazı genel bilgi amaçlı. Ayarların devreye alma sırasında servis tarafından yapılması ve forma yazılması gerekiyor.

Kolektör konumu

Kolektörün devrelere yaklaşık eşit uzaklıkta olması dengeyi kolaylaştırıyor. Bu, tasarım aşamasında belirleniyor. Uzak bir konum ayar zorluğu yaratıyor.

Birden fazla kolektör

Büyük konutlarda birden fazla kolektör kullanılabiliyor. Devre uzunlukları böylece kısalıyor. Her kolektör ayrı ayrı dengeleniyor.

Bakım aralığı

Kolektör bağlantılarında sızıntı olup olmadığı yıllık kontrolde bakılıyor. Purjörler test ediliyor. Bulgular forma yazılıyor.

Sızıntı belirtisi

Kolektör dolabında nem veya kireç izi sızıntıyı gösteriyor. Basınç düşüşüyle birlikte değerlendiriliyor. Erken müdahale gerekiyor.

Sık sorulanlar

Bir odam ısınmıyor, ne yapmalıyım?+

Sırayla kontrol edin: devrede hava kalmış olabilir, motorlu vana sıkışmış olabilir, debi ayarı yetersiz olabilir veya devre çok uzun olabilir. Rastgele ayar yapılmıyor.

Debimetreleri kendim ayarlayabilir miyim?+

Ayarlar tasarım değerlerine dayanıyor ve rastgele değiştirilmesi dengeyi bozuyor. Servis tarafından yapılması öneriliyor; değiştirilecekse mevcut değerler önce fotoğraflanıyor.

Ayarın etkisi ne zaman görülür?+

Saatler içinde. Yerden ısıtmanın ataleti nedeniyle aynı gün birden fazla ayar yapmak yanıltıcı oluyor; her değişiklikten sonra sistemin oturması bekleniyor.
