Denge Vanası Ne İşe Yarar

Aynı evde bir radyatöre elinizi süremiyorsunuz, diğeri sadece ılık. Kombi çalışıyor, basınç normal, peteklerde hava yok. Buna rağmen ısı eşit dağılmıyor. Bu tablonun adı tesisat dengesizliği ve çözümü genellikle bir parça değişimi değil, bir ayar.

Su neden eşit dağılmıyor

Su, önüne çıkan yollardan en kolay olanını tercih ediyor.

Kombiye yakın bir radyatöre giden boru kısa; sürtünme direnci düşük.

Evin öbür ucundaki radyatöre giden boru uzun; her metre ek direnç demek.

Pompa aynı basıncı üretiyor ama su, direncin düşük olduğu yerden daha çok geçiyor.

Sonuç: yakın radyatör bol su alıyor ve kaynıyor, uzaktaki az su alıyor ve ılık kalıyor.

Bu bir arıza değil; müdahale edilmediğinde ortaya çıkan doğal davranış.

Denge vanası ne yapıyor

İşi, bilerek direnç eklemek.

Yakın kola bir kısıcı konuyor ve o kolun geçirdiği su miktarı düşürülüyor.

Kısılan su, uzak kollara gitmek zorunda kalıyor.

Böylece bütün radyatörler ihtiyacı kadar su alıyor.

Vana bir kez ayarlanıp konumunda bırakılıyor; çoğu modelde ayar kilitlenebiliyor.

Kullanıcının günlük olarak oynatacağı bir parça değil; radyatör vanasından farkı burada.

Nereye takılıyor

Konum tesisatın yapısına göre değişiyor.

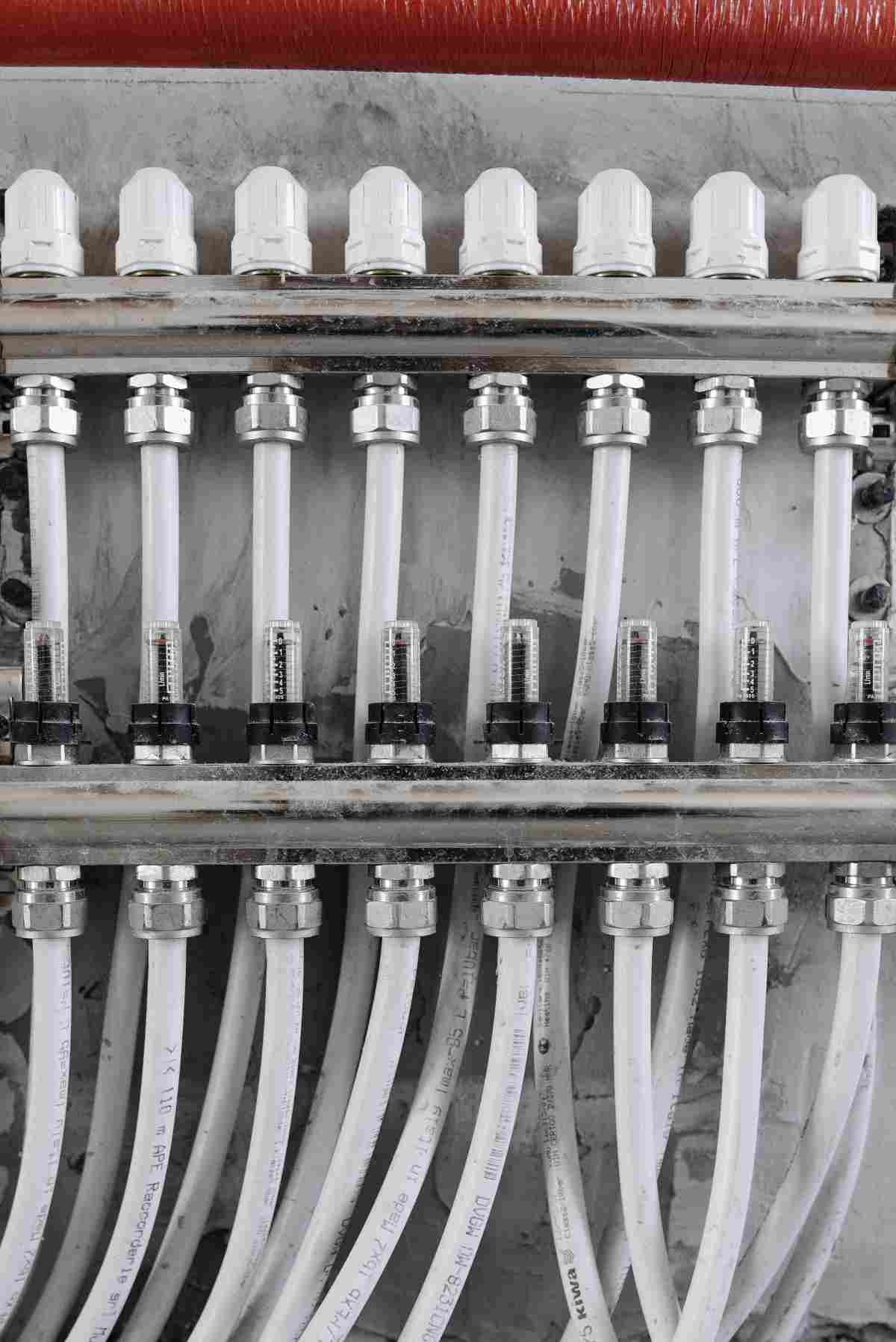

Kolektörlü sistemlerde her çıkışta bir ayar noktası bulunuyor.

Kolektörsüz sistemlerde radyatörün dönüş tarafına ayarlanabilir dönüş vanası takılıyor.

Çok katlı binalarda her katın kolunda bir denge vanası bulunuyor.

Merkezî sistemlerde daire girişlerinde kullanılıyor.

Ortak nokta: kısıtlama, suyun bol geçtiği yere konuyor; az geçtiği yere değil.

Kaç tür denge vanası var

Kabaca üç grup bulunuyor.

Statik denge vanaları sabit bir kısıtlama sağlıyor; el ile ayarlanıp bırakılıyor.

Ölçüm ağızlı tipler, üzerlerindeki iki noktadan basınç farkı ölçülerek debinin hesaplanmasına izin veriyor.

Dinamik tipler, sistemdeki basınç değişse bile geçirdiği debiyi sabit tutuyor.

Termostatik dönüş vanaları ise dönüş suyunun sıcaklığına bakarak kısıyor.

Seçim, tesisatın büyüklüğüne ve termostatik vana sayısına göre yapılıyor.

Konutlarda çoğunlukla ilk iki grup yeterli oluyor.

Dengesizliğin belirtileri

Tablo tanıdık geliyorsa konu bu.

Kombiye yakın radyatörler çok sıcak, uzaktakiler ılık.

Üst kat ısınıyor, alt kat ısınmıyor ya da tersi.

Bazı odalarda vana kısılsa bile radyatör sıcak kalıyor.

Uzak radyatörün girişi ile çıkışı arasında sıcaklık farkı neredeyse yok.

Kombi sık sık devreye girip çıkıyor çünkü yakın radyatörler dönüş suyunu hızla ısıtıyor.

Petek temizliği yapıldığı halde durum değişmiyor.

Hangi belirti neyi gösteriyor

Benzer görünen tablolar farklı nedenlere işaret ediyor.

Radyatörün üstü soğuk altı sıcaksa içinde hava var; purjörden hava alınıyor.

Altı soğuk üstü sıcaksa dipte çamur birikmiş olabiliyor; temizlik gerekiyor.

Radyatörün tamamı ılıksa ve bu yalnız uzak radyatörlerde oluyorsa denge sorunu gündemde.

Tek bir radyatör hiç ısınmıyorsa vanası sıkışmış olabiliyor.

Bu ayrım yapılmadan denge ayarına girmek, yanlış sorunu çözmeye çalışmak oluyor.

Neden pompayı hızlandırmak çözüm değil

En sık denenen ve en az işe yarayan müdahale.

Pompa devri artınca bütün kollara giden su artıyor.

Ama kollar arasındaki oran değişmiyor; yakın kol yine fazlasını alıyor.

Uzak radyatör biraz daha ısınıyor, yakın radyatör aşırı ısınıyor.

Akış hızı artınca vanalarda ve borularda ses başlıyor.

Elektrik tüketimi de yükseliyor.

Denge, hız artırarak değil, oranı düzelterek sağlanıyor.

Termostatik vanalarla ilişkisi

İkisi farklı katmanlarda çalışıyor.

Termostatik vana odanın anlık ihtiyacına göre açılıp kapanıyor.

Denge vanası, o oda tam açıkken alacağı azami su miktarını belirliyor.

Denge yapılmamış bir tesisatta termostatik vanalar sürekli kapanıp açılıyor ve sistem kararsız çalışıyor.

Çok sayıda termostatik vana kapandığında sistem direnci artıyor; bu durumda fark basınç vanası da gerekebiliyor.

Termostatik vananın çalışma mantığı ayrı bir yazıda anlatıldı.

Ayar nasıl yapılıyor

Denge ayarı gözle değil ölçümle yapılıyor.

Sistem tam yükte çalıştırılıyor; bütün radyatör vanaları açılıyor.

Her radyatörün gidiş ve dönüş boru sıcaklığı ölçülüyor.

Aradaki farkın bütün radyatörlerde benzer olması hedefleniyor.

Farkı çok küçük olan radyatörler fazla su alıyor demektir; onların kolu kısılıyor.

Ölçüm ağızlı vanalarda basınç farkından debi hesaplanıp üreticinin tablosuna göre tur sayısı ayarlanıyor.

İşlem birkaç tur sürüyor; bir kolu kısmak diğerlerini etkilediği için ölçüm tekrarlanıyor.

Ne zaman gerekli değil

Her tesisat denge vanası istemiyor.

Radyatör sayısı az ve kollar birbirine yakın uzunluktaysa gerek olmuyor.

Küçük dairelerde tesisat zaten simetrik kurulmuş oluyor.

Ters dönüşlü tasarlanmış tesisatlarda denge kendiliğinden sağlanıyor.

Böyle bir sistemde dengesizlik varsa neden başka yerde aranıyor: hava, çamur ya da sıkışmış vana.

Gereksiz yere denge vanası takmak, sisteme ek direnç eklemekten başka bir işe yaramıyor.

Yeni tesisat ve tadilat

Denge, sonradan eklenmesi zor bir şey.

Yeni tesisatta kolektör kullanılıyorsa ayar noktaları baştan geliyor.

Radyatör dönüşlerine ayarlanabilir vana takmak, montaj sırasında küçük bir maliyet.

Sonradan yapıldığında duvar açmak ya da tesisatı boşaltmak gerekebiliyor.

Bu yüzden tadilat sırasında bu noktanın konuşulması, sonradan yaşanacak dengesizliği önlüyor.

Yerden ısıtma ile radyatörün birlikte kullanıldığı sistemlerde denge zaten zorunlu hale geliyor.

Denge yapıldıktan sonra ne değişiyor

Sonuç birkaç başlıkta toplanıyor.

Odalar arasındaki sıcaklık farkı azalıyor.

Kombi daha uzun ve daha az sayıda çevrimle çalışıyor.

Yoğuşmalı cihazlarda dönüş suyu sıcaklığı düştüğü için verim artıyor.

Uzak radyatörleri ısıtmak için gidiş suyunu yükseltme ihtiyacı ortadan kalkıyor.

Vanalardaki akış sesi azalıyor.

Bu kazanımlar tek seferlik bir ayar karşılığında elde ediliyor.

Tekrarlanan yanlışlar

Denge ayarında birkaç yaygın yanlış var.

Soğuk kalan radyatörün vanasını sonuna kadar açmak; sorun orada değil, bol su alan kolda.

Ayarı radyatör vanasıyla yapmaya çalışmak; o vana kullanıcı tarafından oynatıldığı için ayar bozuluyor.

Denge vanasını tamamen kapatmak; kısıtlama ile kapatma farklı şeyler.

Ölçüm yapmadan tahminle tur vermek.

Ayarı yaptıktan sonra kilitlememek ve konumu kaydetmemek.

Kayıt tutulmadığında sonraki müdahalede ayar sıfırdan yapılmak zorunda kalıyor.

Ne zaman servis çağrılmalı

Bazı adımlar kullanıcı tarafında, bazıları değil.

Radyatörlerden hava almak ve vanaların açık olduğunu kontrol etmek kullanıcı tarafında.

Radyatörlerin hangilerinin ısındığını not etmek de öyle.

Sıcaklık ölçümü, debi hesabı ve tur ayarı ölçüm aleti gerektiriyor.

Petek içindeki çamur ile denge sorununu ayırmak da ölçümle yapılıyor.

Ararken hangi radyatörlerin ısındığını ve hangilerinin kaldığını söylemek, ilk ziyarette doğru yönlendirme sağlıyor.

Merkezî sistemlerde durum

Apartman kazanıyla ısıtılan binalarda denge daha kritik hale geliyor.

Kazan dairesine yakın daireler, uzak dairelere göre çok daha fazla su alıyor.

Alt katlar ile üst katlar arasında da fark oluşuyor.

Isı payı ölçümü yapılan binalarda bu dengesizlik doğrudan faturaya yansıyor; az ısınan daire yine de payına düşeni ödüyor.

Daire girişlerine takılan denge vanaları, bu farkı ortadan kaldırmak için kullanılıyor.

Bu iş bina yönetimini ilgilendirdiği için tek dairenin kendi içinde yaptığı ayar sonucu tam düzeltmiyor.

Dengesizlik zamanla ortaya çıkabiliyor

Yıllardır sorunsuz çalışan bir tesisatta dengesizlik sonradan başlayabiliyor.

Radyatör içinde biriken çamur, o kolun direncini artırıyor ve su başka yöne kayıyor.

Sonradan eklenen bir radyatör, mevcut dengeyi bozuyor.

Tadilatta kısaltılan ya da uzatılan bir boru hattı aynı etkiyi yapıyor.

Pompa değişiminde farklı karakterde bir pompa takılması da dengeyi etkiliyor.

Bu yüzden "önceden böyle değildi" ifadesi, aslında nedenin ne zaman başladığını gösteren yararlı bir bilgi.

Ayar kaydının önemi

Denge ayarı görünmez bir iş; yapıldığını yalnız sonuç gösteriyor.

Her vananın kaç turda bırakıldığının yazılması gerekiyor.

Bu kayıt olmadan, ileride yapılacak bir müdahalede ayar sıfırlanıyor.

Tesisat boşaltılıp doldurulduğunda vanalara dokunulmadıysa ayar korunuyor.

Kayıt, ölçülen sıcaklık farklarını da içerdiğinde sonraki yıllarda karşılaştırma imkânı veriyor.

Bir kolun sıcaklık farkı yıllar içinde değiştiyse, orada çamur birikmesi başlamış olabiliyor.

Sık sorulanlar

Denge vanası ile radyatör vanası aynı şey mi?+

Değil. Radyatör vanası kullanıcının oynattığı, odayı ayarlayan parça. Denge vanası bir kez ayarlanıp bırakılan, tesisattaki suyun kollara nasıl paylaşılacağını belirleyen parça. Biri konfor için, diğeri dağıtım için.

Kombiye yakın radyatörler neden daha sıcak?+

Su en az dirençli yolu tercih ediyor. Kombiye yakın kollar kısa ve düşük dirençli olduğu için suyun büyük kısmı oradan geçiyor; uzak kollara az su kalıyor.

Pompayı hızlandırmak sorunu çözer mi?+

Genelde çözmüyor. Pompa hızlanınca hem yakın hem uzak kola giden su artıyor ama oran değişmiyor. Ayrıca akış hızı artınca vanalarda ses başlıyor ve elektrik tüketimi yükseliyor.

Her tesisata denge vanası gerekir mi?+

Gerekmez. Küçük ve simetrik tesisatlarda gerek olmuyor. Kollar arası uzunluk farkı büyükse, çok katlı ya da kolektörlü bir sistemse gerekli hale geliyor.
